Стабильность вакуумной печи определяется совместной работой камеры, насосов, нагрева, охлаждения и автоматики. Отклонение в одном контуре меняет продолжительность цикла, качество поверхности и свойства обработанных деталей. Поэтому техническое обслуживание вакуумного оборудования строят по измеряемым параметрам, а не сводят к замене масла и внешнему осмотру.
Для каждой установки состав работ выбирают с учётом модели, документации изготовителя, фактической наработки и условий производства. Специалисты сервисного центра «Станки на складе» могут включить в программу диагностику вакуумной системы, горячей зоны, водяных и газовых магистралей, пневматики, силовой электрики, датчиков и контроллера. Такой формат подходит как для действующих линий, так и для термического оборудования, которое готовят к повторному вводу в эксплуатацию.
Какие изменения указывают на развивающуюся неисправность
Большинство серьёзных поломок формируется постепенно. Более 90% тяжёлых отказов связано с небольшими дефектами, которые накапливались во время эксплуатации. До аварийной остановки установка обычно подаёт признаки, заметные в журнале смены или архиве контроллера:
- насосам требуется больше времени для достижения рабочего давления;
- после изоляции камеры давление растёт быстрее обычного;
- температура по зонам распределяется неравномерно;
- параметры воды или охлаждающего газа становятся нестабильными;
- клапаны переключаются с задержкой;
- у насосного агрегата появляются посторонний шум, вибрация либо перегрев;
- защита останавливает процесс на повторяющемся этапе программы.
Один симптом может иметь несколько причин. Медленная откачка возникает из-за негерметичности, загрязнения камеры, состояния насоса или интенсивного газовыделения загрузки. Поэтому до ремонта фиксируют исходные значения, проверяют систему по участкам и только после локализации дефекта определяют перечень деталей.
Как составляют регламент обслуживания вакуумной печи
Календарный интервал сам по себе не показывает реальную нагрузку на оборудование. При подготовке регламента учитывают число смен, длительность циклов, состав садки, технологические загрязнения, тип насосного поста и историю предыдущих ремонтов. Проверки распределяют по четырём уровням: сменному и еженедельному контролю, ежемесячной диагностике, квартальной остановке и годовому обследованию.
Для каждого действия в карте указывают нормальное значение, допустимое отклонение, способ измерения и исполнителя. Тогда журнал становится источником данных о трендах, а не набором отметок «выполнено».
Осмотр перед запуском и еженедельные проверки
Перед началом работы оператор осматривает доступные соединения, проверяет уровни жидкостей, сообщения автоматики и следы утечек. На стандартный маршрут отводится 10 минут. Результаты записывают и при отсутствии замечаний: последовательность одинаково выполненных замеров позволяет увидеть медленное ухудшение.

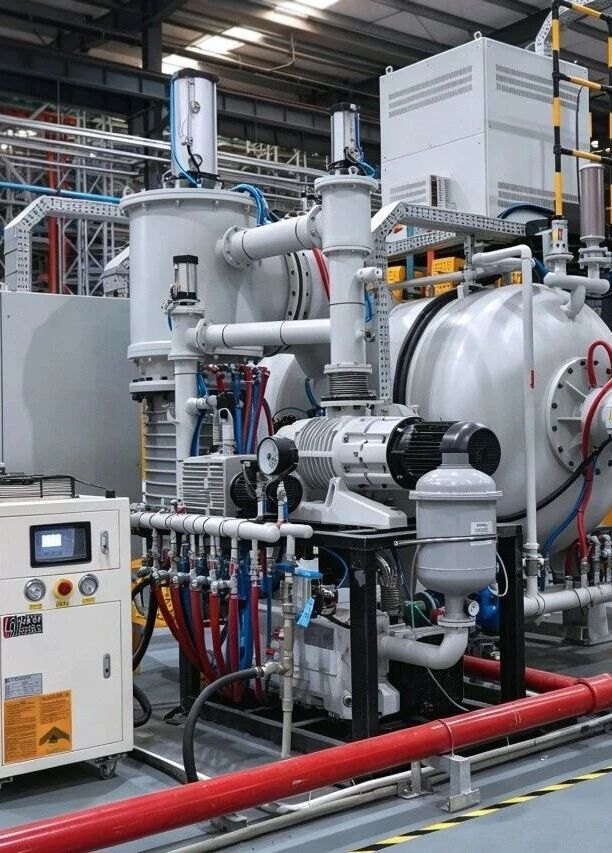

Вакуумная часть. Контролируют масло в насосах, его цвет и уровень, состояние трубопроводов и уплотнений. Для долива используют только состав, предусмотренный изготовителем. Дополнительно сопоставляют шум, температуру агрегата и продолжительность выхода на заданный вакуум.

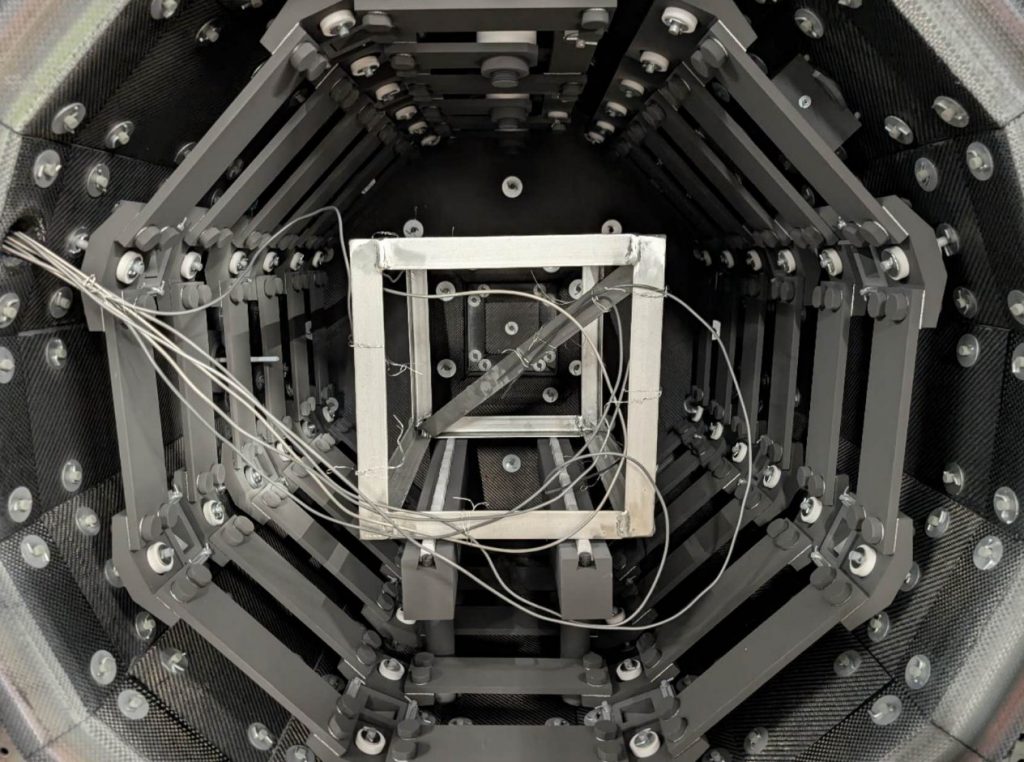

Нагревательная система. Осматривают нагреватели, изоляторы, вводы и силовые соединения. Причиной внеплановой проверки становятся потемневшая изоляция, ослабленная клемма или местный перегрев. Нагревательный элемент подлежит замене, когда измеренное сопротивление увеличилось в 1,5–1,7 раза относительно начального значения.
Охлаждение и пневматика. Показания манометров сравнивают с рабочими диапазонами, контролируют свободный проход магистралей, герметичность стыков, работу приводов и датчиков температуры воды.
Что измеряют каждый месяц
Ежемесячная диагностика должна показывать направление изменения параметров. Инженер сравнивает новые результаты с предыдущими протоколами, оценивает рабочую жидкость и насосы, измеряет темп натекания камеры, проверяет вакуумметры, сигнализацию и защитные цепи.
Отдельно обследуют изоляторы и экраны горячей зоны, отсутствие нежелательной электрической связи с корпусом, полный ход арматуры и исправность конечных выключателей. Обнаруженный износ заносят в ведомость, чтобы запланировать комплектующие до ближайшего окна остановки.
Если контроллер хранит архив, часть исследования выполняется удалённо. Для первичного разбора нужны графики давления и температуры, команды управления клапанами, состояния межблокировок и журнал аварий. Эти сведения сокращают время поиска на площадке и помогают заранее подобрать измерительные приборы.
Квартальные работы во время остановки
Раз в квартал получают доступ к узлам, которые нельзя безопасно обслужить во время производственного цикла. Оборудование обесточивают по процедуре изготовителя. Разборку выполняют специалисты с требуемой квалификацией.
Насосы очищают изнутри, фильтры и уплотнения меняют по результатам осмотра, а масло — по его состоянию и установленному интервалу. После очистки камеры повторяют испытание на натекание. В тот же период проверяют ременные передачи, аппараты электрошкафа, приборы вакуума и параметры ПИД-регулирования.
С поверхностей горячей зоны удаляют отложения, каналы охлаждения освобождают от загрязнений. В пневмосистеме ревизуют подготовку воздуха, приводы и конечные выключатели. После сборки проводят контрольный цикл, а найденные дефекты делят на срочные и плановые.
Годовое обследование и подтверждение характеристик
При годовой остановке насосные агрегаты обслуживают в полном объёме, предусмотренном их конструкцией. После сборки регистрируют скорость роста давления. Технологические приборы проверяют и калибруют, в нагревательной камере измеряют распределение температуры, а в силовой части оценивают кабели, соединения и коммутационные аппараты.
Для печей с газовым охлаждением обследуют турбину и точки смазки. Водяной контур испытывают на герметичность и при необходимости очищают. Одноразовые монтажные элементы после разборки заменяют согласно регламенту. Возврат в производство допускается после проверки клапанов, аварийной защиты и всех межблокировок.
Как сервисный центр организует работы
Сервисный центр «Станки на складе» начинает с технической документации и описания задачи. До выезда уточняются изготовитель и модель печи, год выпуска, наработка, состав насосного оборудования, характер загрузки и наблюдаемые симптомы. По этим данным формируется программа диагностики.
Работы можно организовать в одном из трёх форматов:
- плановое техническое обслуживание по согласованной карте;
- анализ архивов контроллера с последующей диагностикой на предприятии;
- поиск комплектующих и расходных материалов с проверкой монтажной, вакуумной и температурной совместимости.
Если штатная поддержка изготовителя недоступна, отдельно рассматривают восстановление узла, подбор совместимого аналога или подготовку документации по имеющемуся образцу. Заказчик получает протокол измерений, описание обнаруженных дефектов, перечень выполненных операций и рекомендации к следующей остановке.
Результат профилактического обслуживания
Исправная система откачки и чистая камера повышают повторяемость цикла. Контроль герметичности, теплообмена и времени откачки помогает одновременно выявлять причины лишнего расхода энергии. Для производства это означает меньше незапланированных остановок и более стабильные свойства партий.
При своевременной профилактике расчётный срок эксплуатации вакуумной печи может составлять 10–15 лет, а показатель времени работы без отказов способен превышать 95%. Эти ориентиры зависят от конструкции и нагрузки и не служат гарантией для каждой установки. На фактический результат влияют также чистота камеры, инструмента, перчаток и обуви персонала.
Чтобы предварительно оценить объём работ, передайте паспорт оборудования, сведения о насосах, описание отклонения и доступные тренды контроллера. Запрос можно направить через страницу контактов. По исходным данным специалисты определят, достаточно ли удалённой проверки или требуется выезд на площадку.
