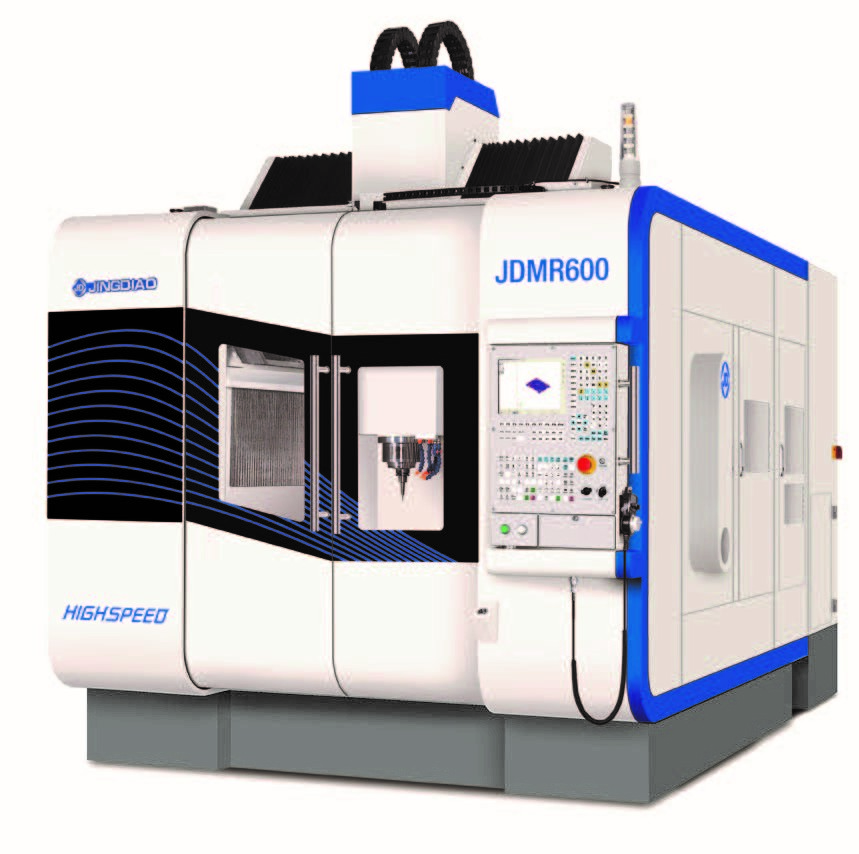

JINGDIAO JDMR600T
В наличии
Модель: JDMR600T
Описание
Высокоскоростной прецизионный фрезерный пяти осевой обрабатывающий центр с токарной функцией с ЧПУ
Технические характеристики
| Перемещение по осям | |
| XYZ мм | 670/840/500 |
|---|---|
| Перемещение по оси | |
| A градус | 90/-120 |
| Перемещение по оси | |
| С градус | 360 |
| Макс. расстояние от торца шпинделя до поверхности стола мм | 635 |
| Размер поверхности стола мм | 630 |
| Макс. нагрузка кг | 300 |
| Дискретность по осям | |
| A/C ° | 0.0001 |
| Диаметр шпинделя мм | 180 |
| Макс. скорость вращения шпинделя об/мин | 15 000 |
| Тип конуса | HSK-T63 |
| Мощность двигателя шпинделя (S1) кВт | 25 |
| Макс. крутящий момент (S6) Нм | 32 |
| Быстрые перемещений по осям (X/Y/Z) м/мин | 48/48/48 |
| Макс. рабочая подача м/мин | 32/32/32 |
| Быстрые перемещений по осям (A/C) об/мин | 60/900 |
| Макс. рабочая подача (A/C) об/мин | 60/900 |
| Точность позиционирования по осям (X/Y/Z) мм | 0.003 |
| Точность позиционирования по осям (A/С) сек | 8/8 |
| Хвостовик инструмента | HSK-T63 |
| Количество инструментов шт | 64 |
| Макс. диаметр инструмента мм | 80-200 |
| Макс. длинна инструмента мм | 385 |
| Габариты станка | |
| Высота мм | 3345 |
| Занимаемая площадь (Длина х | |
| Ширина) мм | 2835х3315 |
| Занимаемая площадь со всем дополнительным оборудованием (Длина х | |
| Ширина) мм | 4230х4900 |
| Вес кг | 15 000 |
| Потребляемая мощность кВа | 93 |
| Сжатый воздух | давление/расход |
| Мра/Nl/min 5.5-6.5бар/300л/мин | |
| Объем бака | |
| СОЖ л | 400 |
| Система ЧПУ | JD50 |
