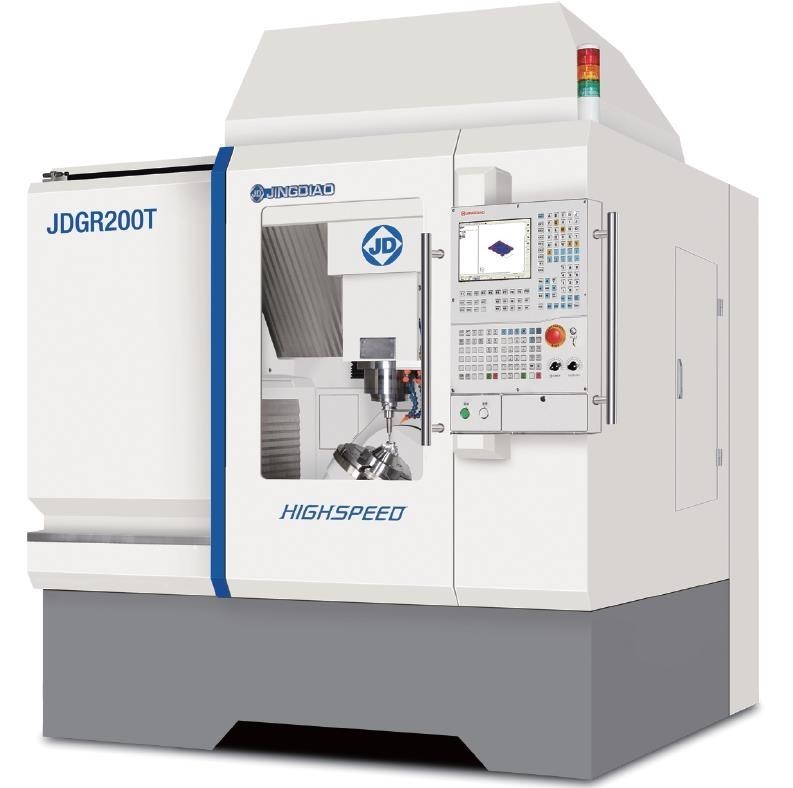

JINGDIAO JDGR200T
В наличии
Модель: JDGR200T
Описание
Высокоскоростной прецизионный фрезерный пяти осевой обрабатывающий центр с токарной функцией с ЧПУ
Технические характеристики
| Перемещение по осям | |
| XYZ мм | 500/280/300 |
|---|---|
| Перемещение по оси | |
| A градус | +90…-120 |
| Перемещение по оси С | градус 360 |
| Диаметр планшайбы мм | 260 |
| Размер Т-пазов мм | 12х18 |
| Количество | |
| Т-пазов шт | 8 |
| Нагрузка на стол кг | 50 |
| Ускоренные перемещения по осям X/Y/Z м/мин | 15/15/15 |
| Ускоренное перемещение по оси | |
| B об/мин | 60 |
| Ускоренное перемещение по оси | |
| С об/мин | 100 |
| Рабочие перемещения по осям X/Y/Z м/мин | 10/10/10 |
| Рабочее перемещение по оси | |
| А об/мин | 60 |
| Рабочее перемещение по оси | |
| С об/мин | 100 |
| Точность позиционирования по осям X/Y/Z на всю длину мм | 0,002/0,002/0,002 |
| Точность позиционирования по оси | |
| A сек | 6 |
| Точность позиционирования по оси | |
| C сек | 6 |
| Диаметр шпинделя мм | 150 |
| Частота вращения шпинделя об/мин | 20 000 |
| Конус шпинделя | |
| HSK-A50 Мощность кВт | 18 |
| Крутящий момент Нм | 21,5 |
| Количество инструментов шт | 37 |
| Тип оправки | |
| HSK-A50 Род тока В/Гц | 380/50 |
| Потребляемая мощность кВА | 27 |
| Расход сжатого воздуха л/мин | 300 |
| Давление сжатого воздуха МПа | 0.55-0.65 |
| Система ЧПУ | Модель |
| JD 50 | |
| Габариты станка | |
| ДхШхВ мм | 2080x2040x2470 |
| Габариты станка с приставным оборудованием мм | 2080x2800x2470 |
| Масса станка кг | 6 000 |
